전기 설비 화재 예방 전략

열화상 기반 이상 발열(Hot Spot) 탐지와 법적 기준 연계

산업 현장에서 발생하는 화재 중 상당수는 전기 설비에서 시작된다. 배전반 내부 접촉 불량, 변압기 과부하, 차단기 열화, 케이블 접속부의 저항 증가 등은 모두 초기에는 미세한 온도 상승으로 나타난다. 이러한 이상 징후를 조기에 포착하지 못하면 아크(Arc) 발생이나 절연 파괴로 이어져 대형 화재 및 감전 사고로 확대될 수 있다.

열화상 기반 점검은 전기 설비 화재 예방을 위한 대표적인 비파괴·비접촉 진단 기법으로 자리 잡고 있다.

1. 주요 전기 설비의 Hot Spot 탐지

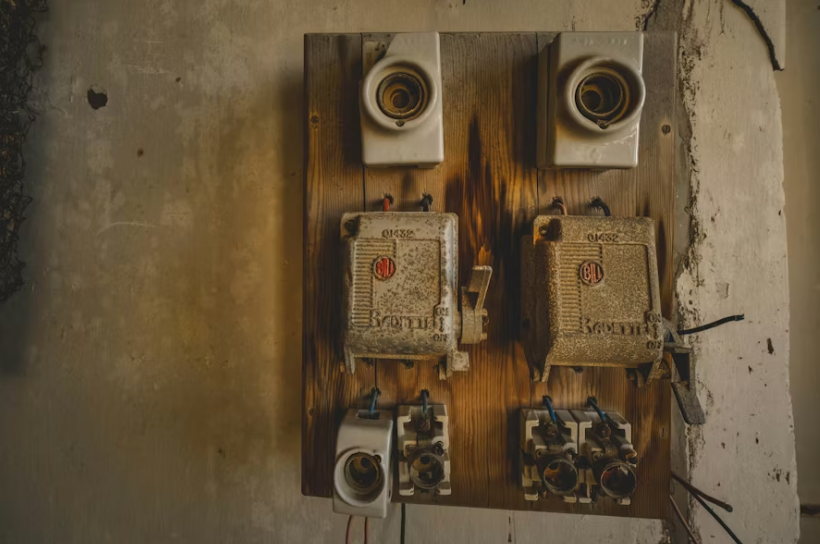

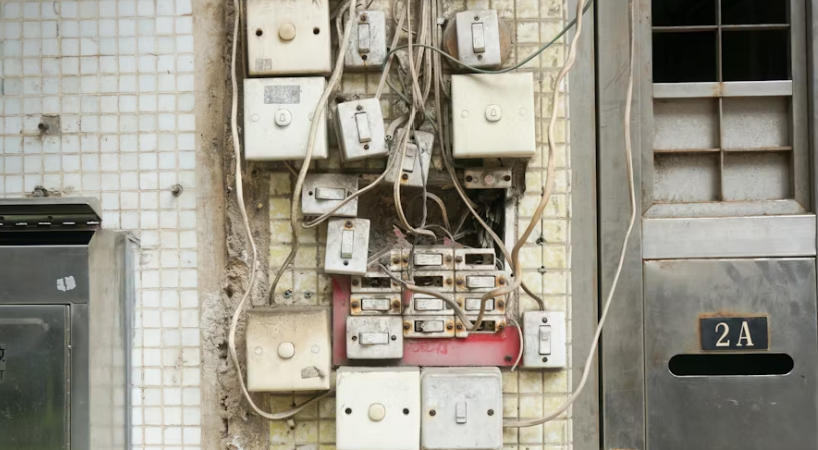

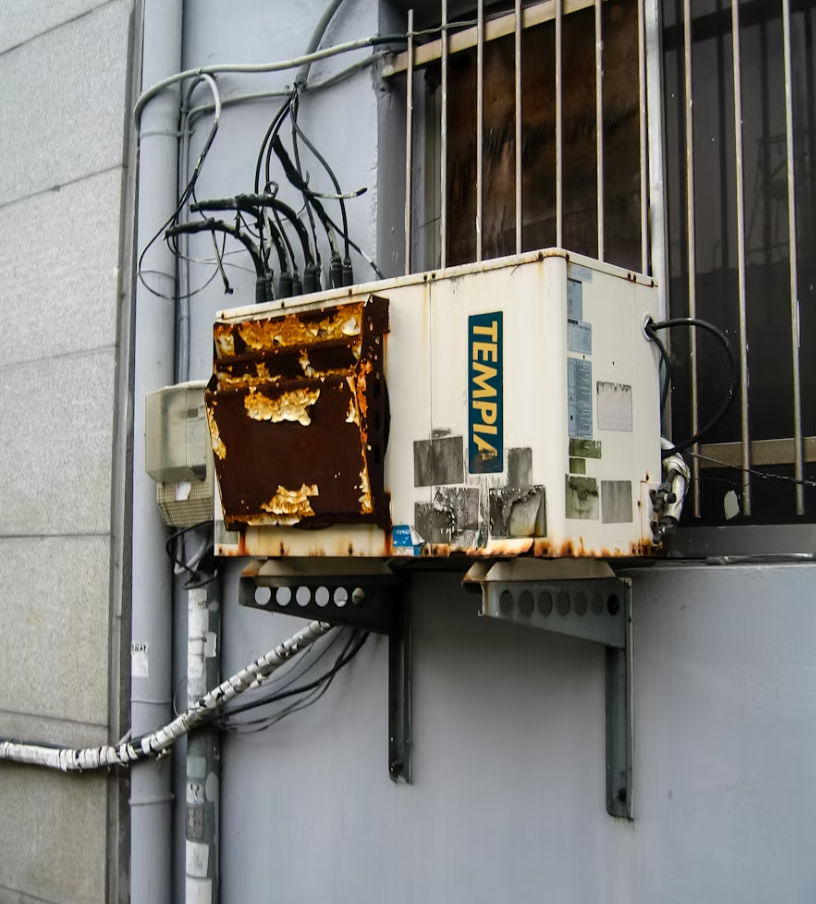

1) 배전반(Distribution Panel)

배전반 내부는 다수의 차단기와 버스바가 밀집되어 있어 열 축적이 발생하기 쉽다. 특히 다음과 같은 원인으로 Hot Spot이 형성된다.

• 단자 체결 불량
• 접촉면 산화
• 과전류 흐름
• 부하 불균형

열화상 카메라는 통전 상태에서 각 회로별 온도 분포를 시각화하여 정상 회로 대비 비정상적으로 높은 온도 구간을 식별한다.



2) 변압기(Transformer)

변압기는 장시간 운전 시 내부 권선 및 절연유 온도가 상승한다. 냉각 시스템 이상이나 과부하 운전이 지속되면 외함 표면 온도 상승으로 나타난다.

열화상 점검을 통해 다음을 확인할 수 있다.

• 냉각팬 작동 불량
• 국부적 코어 과열
• 접속 단자부 발열
• 부하 불균형에 따른 편차

조기 발견 시 계획 정비로 전환할 수 있어 예기치 않은 정전 사고를 예방할 수 있다.





3) 차단기(Circuit Breaker)

차단기 내부 접점은 반복 개폐 과정에서 마모 및 열화가 진행된다. 접점 저항 증가 시 발열이 발생하며, 방치할 경우 아크 발생 위험이 커진다.

열화상 기반 점검은 차단기 외부 표면의 온도 편차를 분석해 내부 접점 열화를 추정할 수 있다.



4) 케이블 접속부 및 단자부

케이블 접속부는 전기 화재 발생 빈도가 높은 구간이다. 주요 원인은 다음과 같다.

• 압착 불량
• 체결 토크 부족
• 산화 및 부식
• 절연 열화

Hot Spot은 아크 발생 전 단계의 중요한 경고 신호다. 열화상으로 국부 발열을 탐지하면 즉시 재체결 또는 교체 조치를 취할 수 있다.



2. 접촉 불량·과부하·절연 열화의 조기 발견

전기 설비 이상은 대부분 ‘온도 변화’로 먼저 나타난다.

접촉 불량

전기 저항 증가 → 국부적 발열 → 절연 손상 → 아크 발생

과부하

정격 전류 초과 → 지속적 온도 상승 → 절연 수명 단축

절연 열화

노후화 및 열 스트레스 → 절연 파괴 → 누전 및 화재

열화상 모니터링은 이러한 단계를 초기 단계에서 감지할 수 있는 예방 도구다. 특히 AI 분석을 결합하면 정상 패턴 대비 온도 상승 속도까지 분석 가능해 정밀도가 향상된다.





3. 아크(Arc) 발생 전 이상 징후 확인

아크 플래시는 산업 현장에서 치명적인 사고로 이어질 수 있다. 아크 발생 전에는 일반적으로 다음과 같은 징후가 나타난다.

• 국부적 고온 형성
• 온도 편차 급격한 증가
• 접점 부위 반복 발열

열화상 시스템은 이러한 패턴을 사전에 포착해 경보를 발생시킬 수 있다. 이는 단순 화재 예방을 넘어 감전 및 아크 플래시 사고 예방 측면에서도 매우 중요하다.





4. 관련 기준과 규정

전기 설비 점검 및 유지보수는 국제 및 국내 안전 규정과 밀접하게 연관되어 있다.

NFPA 70B

미국 화재예방협회(NFPA)가 제정한 전기설비 유지보수 기준으로, 전기 설비의 예방 정비와 정기 점검을 권고한다. 열화상 점검은 통전 상태에서 수행 가능한 대표적 예측 유지보수 기법으로 언급된다.

Occupational Safety and Health Act 기반 OSHA 산업안전 규정

미국 산업안전보건청(OSHA)은 사업주에게 안전한 작업 환경을 제공할 의무를 부과하며, 전기 설비 위험 관리 및 감전 예방 조치를 요구한다. 적절한 유지보수와 위험요인 제거는 법적 책임과 직결된다.

이와 같은 기준은 전기 설비의 정기적 점검과 위험요인 제거를 명확히 요구하고 있으며, 열화상 진단은 이를 충족하는 효과적인 방법으로 인정받고 있다.



5. 데이터 기반 전기 화재 예방 체계 구축

열화상 점검은 일회성 진단에 그치지 않고 데이터 축적을 통해 체계화될 수 있다.

• 설비별 온도 이력 관리
• 부하율과 온도 상관관계 분석
• 반복 Hot Spot 발생 위치 추적
• 위험도 등급화 및 우선 정비 계획 수립

AI 기반 분석 시스템과 연계하면 이상 온도 패턴 자동 경보, 위험 설비 순위화, 정비 시점 예측까지 가능하다.





법적·관리적 측면에서 본 열화상 기반 AI 안전관리 시스템의 전략적 활용



스마트팩토리와 열화상 기반 AI 안전관리 시스템: 제조업 안전 패러다임의 진화





배전반, 변압기, 차단기, 케이블 접속부에서 발생하는 미세한 과열은 전기 화재와 감전 사고의 전조 현상이다. 열화상 기반 Hot Spot 탐지는 이러한 위험을 비접촉 방식으로 조기에 식별할 수 있는 가장 효과적인 예방 수단 중 하나다.

아크 발생 이전 단계에서 이상 징후를 감지하고, 접촉 불량·과부하·절연 열화를 조기 조치하는 것은 단순한 설비 관리 차원을 넘어 기업의 법적 책임 관리와 직결된다. NFPA 70B 및 OSHA 규정이 요구하는 예방 중심 유지보수 체계를 실현하기 위해, 열화상 기반 전기 설비 점검 시스템은 필수적인 안전 인프라로 자리매김하고 있다.
